FJD NAVMOPO H36
3D СИСТЕМА НИВЕЛИРОВАНИЯ
ДЛЯ АВТОГРЕЙДЕРА
ТОЧНОСТЬ ОТ 1,5 СМ ДО 2 СМ
С ПРОЕКТОМ И БЕЗ ПРОЕКТАРАБОТА С ГНСС И БЕЗ ГНСС
3D - это Просто!
2D- ЕЩЕ и универсально!
Выгодно купить, Просто установить, Просто освоить,
Просто использовать
Система НИВЕЛИРОВАНИЯ без "понтов", для тех кому надо работать и иметь полный функционал
2D- ЕЩЕ и универсально!
Выгодно купить, Просто установить, Просто освоить,
Просто использовать
Система НИВЕЛИРОВАНИЯ без "понтов", для тех кому надо работать и иметь полный функционал
Система нивелирования на Автогрейдер
FJD NAVMOPO H36
Датчик наклона мачты. Необходим для контроля угла атаки отвала. Устанавливается в защите под рамой. IMU 100Гц. Новейшая технология с виброустойчивостью и морозостойкостью до -40
Панель управления 10", Android, Wifi, 4G. Интуитивный интерфейс на нормальном Русском языке. Работ в 3D режиме со всеми базами, а так же 2D режим для работы без проекта.
Инерциальный UMI датчик 100 Гц, для контроля продольного наклона. Необходим для точных работ на больших уклонах и откосах.
GNSS Антенны. Прием все спутниковых сигалов. Защита от помех, вибрации, температурных перепадов. Специальная система фильтрования сигналов.
4G антенна для передачи и приема данных из Облака, приема поправок от сети базовых станций.
Радио антенна для приема поправкой от различных базовых станций Leica, Trible. Topcon
Радио антенна для приема поправкой от различных базовых станций Leica, Trible. Topcon
3D система FJDynamics использует двойной ГНСС со всеми спутниковыми системами для определения точного положения лезвия отвала.
Инерциальные датчики определяют точные углы отвала: продольный наклон и угол атаки отвала (уклона мачты). Благодаря только такому набору высокоточных датчиков и ГНСС возможно работать на любых уклонах и с любым углом атаки отвала.
Точность достигается - 1,5 - 2 см, при любых продольных уклонах - это ключевая особенность системы FJDynamics для точности работы с ГНСС
Инерциальные датчики определяют точные углы отвала: продольный наклон и угол атаки отвала (уклона мачты). Благодаря только такому набору высокоточных датчиков и ГНСС возможно работать на любых уклонах и с любым углом атаки отвала.
Точность достигается - 1,5 - 2 см, при любых продольных уклонах - это ключевая особенность системы FJDynamics для точности работы с ГНСС
Разработана для России,
Работает в России

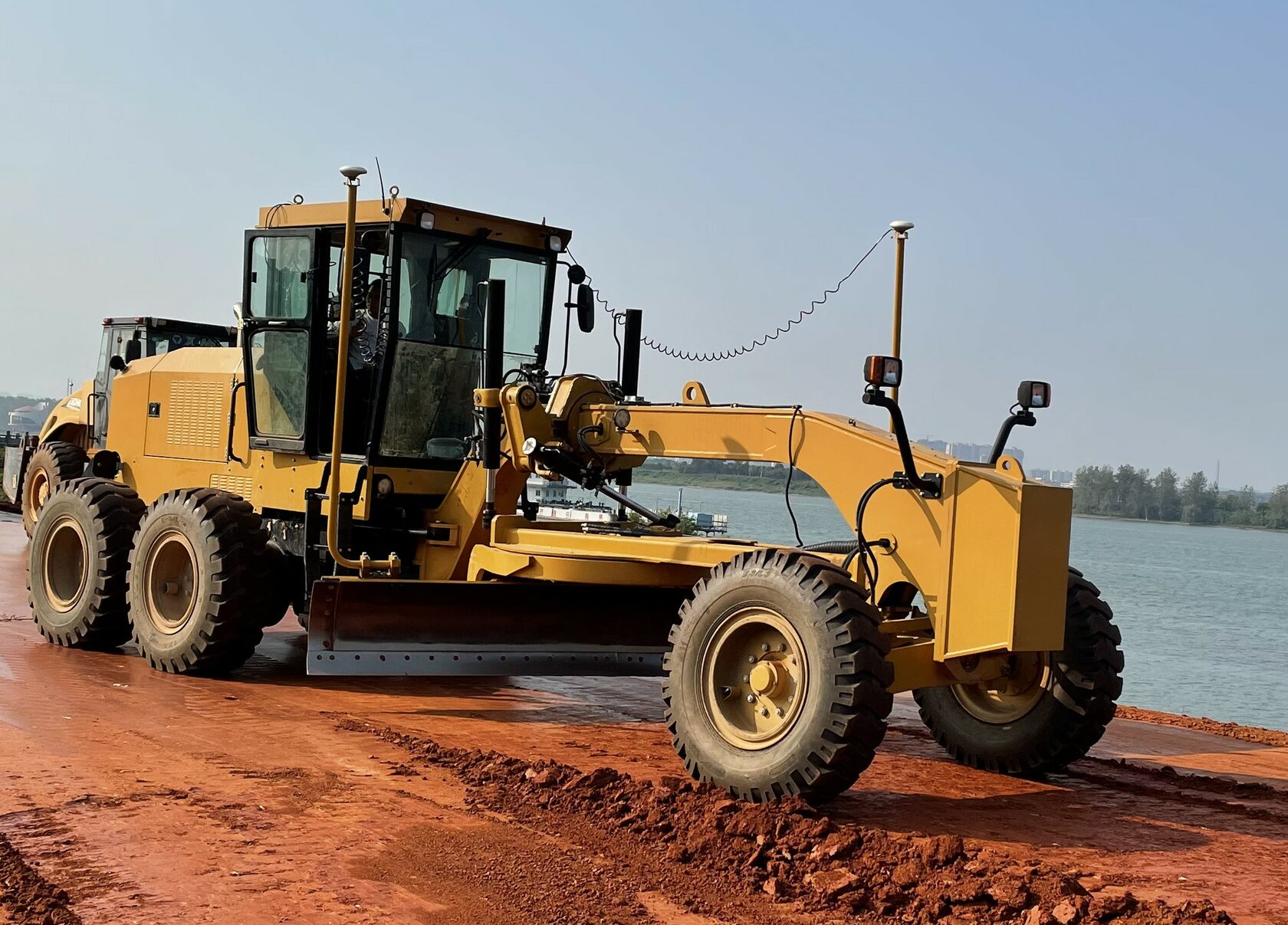

FJDynamics H36 - универсальная 3D система нивелирования на автогрейдера.
Может быть установлена на любые модели автогрейдеров, поставляемых и производимых в России. Протестировано для: ГС14, ДЗ98, Liugong, XCMG, SDLG, HBM, John Deer, SEM и др.
Все клапана и шланги протестированы на всех видах автогрейдеров.
Эта система разработана для России:
- Способна работать в тяжелых климатических условиях до -40 градусов
- Поддерживает используемые в России форматы данных поправок ГНСС и форматов проектов - XML, DXF
- Прием сигнала от всех спутниковых группировок (ГЛОНАСС, GPS, Beidou, Galileo)
- Инерциальные датчики виброустойчивые
- Кроме 3D режима, может работать в режиме 2,5D если нет файла проекта,
- Мы используем только оригинальные гидравлические клапана производства Дания, Швеция или Швейцария
Высокая точность для любых работ
Точность 1,5 - 3 см. в зависимости от материала и дальности от базовой станции ГНСС
Простой и понятный интерфейс системы нивелирования 3D для автогрейдера
FJDynamics 3D для автогрейдера оснащена функционалом мониторинга и анализа выполненных работ. Система 3D FJDynamics автоматически отслеживает объемы выполненной работы и сравнивает их с проектными значениями, отображая различными цветами уровень рабочей отметки.
Работа грейдером на проекте любой сложности от площадок до скоростных магистралей.
Современный встроенный ГНСС приемник собственной разработки работает с ГЛОНАСС, Beidou, как с независимыми спутниковыми системами.
Простое, надежное и правильное расположение датчиков и элементов системы
Мы использовали наш 20-ти летний опыт работы с 3D, и учли все главные технические особенности для России. Датчик угла атаки, датчик продольного уклона, расширенная гарантия 2 года
Сервис и техническая поддержка
Неважно где находится клиент, собственная сервисная служба обеспечит сервис любой системы. Наличие запчастей на складах FJDynamics по всей России для оперативной замены и гарантии 2 года. При необходимости клиент может оформить расширенную гарантию на 3, 4 и 5 лет.
Интуитивно понятная и многофункциональная система 3D
Просто и функционально
Двойной ГНСС. Точность и Ровность
Система с двойным ГНСС обеспечивает точность 1,5 - 2 см независимо от уклона и разворота отвала. Двойная компенсация угла атаки отвала и продольного наклона.
Специальные крепления на отвал автогрейдера
Мы используем специальные крепления для мачт, которые устанавливаются без сварки на отвале. Регулируются по уклону и не "сползают", как более дешевые аналоги
Камера заднего вида WiFi
Опционально можно установить до 2х камер. Камеры необходимы для контроля слепых зон и обеспечения безопасности даже в темное время суток, так как камеры FJDynamics имеют специальную матрицу
Надежные тумблера управления на рукоятки.
Тумблера выполнены из хорошего пластика, устанавливаются взамен стандартных от грейдера. Не мешает работать машинисту.
Проекты в общепринятых LandXML и DXF форматах
Загрузка проектов в общепринятых форматах - DXF 3D и LandXML
Поддержка базовых станций различных производителей
Система нивелирования 3D FJDynamics поддерживает работы со всеми основными производителями геодезического оборудования, имея возможность подключаться к различным базовым станциями ГНСС
Русскоязычный интерфейс
Мы перевели, адаптировали и согласовали перевод с машинистами грейдеров и экскаваторов. Все понятно и доступно.
Отображение прогресса в работе
В процессе послойной насыпи или выемки на экране отображается визуально процессе работы. Например разными цветами, где уже прошла работа, где надо еще досыпать и где надо еще делать выемку
3D система на грейдер FJD NAVMOPO H36
Мы работали, чтобы сделать систему не просто доступной по цене, но и функциональной.
Все просто - как должно быть
Все просто - как должно быть
-
3D режим
Система адаптирована к работе с форматами DXF, LandXML. Работает с базами Leica, Topcon, Trimble
Интерфейс панели сделан на основе рекомендаций Российских машинистов -
Точность 1,5 - 2 см
Наша система благодаря двух-антенному ГНСС приемнику с возможностью работы со всеми спутниковыми системами, обеспечивает точность для всех моделей автогрейдеров -
Дву-осевой инерциальный датчик 100Гц
У нас учитываются все особенности в работе автогрейдера. Двух-осевой инерциальный датчика контролируют не просто уклон отвала, но и компенсируют угол атаки отвала и продольный уклон грейдера для работы на крутых подъемах и откосах. Датчик имеет расширенный диапазон работы и защиты: IP69K и от минус -40C до 85C - это работа в реально тяжелых условиях и под водой. -
Дистанционная загрузка файлов
Система уже имеет абсолютно бесплатную функцию загрузки файлов проекта из офиса и синхронизации данных с машины. Возможность включить режим измерений точек на участке для передачи геодезисту в офис -
Функция дистанционного управления
FJDynamics уже анонсировала для некоторых типов экскаваторов дистанционное управление и контроль экскаватором для работы на опасных объектах. В будущем есть планы по полной или частичной автономной работы. -
Поддержка
Если у вас, что-то случилось, или есть вопросы, например у нового машиниста - то всегда инженер FJDymanics в России может подключиться к панели и настроить или восстановить настройки. Не надо ждать, пока кто-то доедет несколько часов - все можно сделать тут и сейчас
Как установить систему на автогрейдер
1
Выбрать
Менеджер проконсультирует вас, составит коммерческое предложение и лучшую комплектацию.
2
Подписание договора и монтаж
После подписания договора, инженер приедет и установит вам систему, сделает высокоточную калибровку высокоточным тахеометром.
3
Техническое обучение машиниста и адаптация на участке к работе
Наш специалист проведет техническое обучение работе с системой машиниста, и персонала на участке для бесперебойной работы в дальнейшем.
4
Техническая поддержка
Телефон технической поддержки бесплатный для звонящего. Если у машиниста возникли вопросы - он может позвонить на бесплатный номер. В случае невозможности решить вопрос - сотрудник выезжает на участок для того, чтобы система работала круглосуточно
Быстрая окупаемость системы 3D для автогрейдер FJDynamics от компании Геостронис
Экономическая оценка работы системы 3D NAVMOPO?
Увеличение производительности и скорости работы автогрейдера за счет применение FJDynamics 3D до 30% - 35%!
Окупаемость 3D системы ГНСС FJDynamics составляет от 3 до 7 км выравнивания одного слоя щебня.
Точность работ: 1,5 - 3 см.
Окупаемость 3D системы ГНСС FJDynamics составляет от 3 до 7 км выравнивания одного слоя щебня.
Точность работ: 1,5 - 3 см.
Вы не поверите, но мы еще в 2005 году, провели исследование и подготовили обоснование, проверенное на реальных объектах, реальных клиентов и получили результат окупаемости 3D системы от 7 до 2 км одного слоя дороги. При соотношении цена-качество система FJDynamics для грейдера - одна из самых быстроокупаемых и технологичных.
- экономия материала на каждом последующем слое полотна дороги - 1 км шириной 11 метро = экономии на асфальте до 300 кубов по сравнению, если делать без системы 3D. Все Просто - FJDynamics точность 1,5 - 2 см. Распределение щебня "ручным" методом - 5 см. 3 см средняя неровность, которую засыпаете выравнивающим слоем. В деньгах это ~ 2 млн рублей. Считайте.
- сокращение времени работы на 30%, что по факту увеличение производительности на участке - мы делали несколько сравнений с клиентами, при которых мы сравнивали работу на двух участках: один с 3Д системой нивелирования, другой делался ручным методом. Таблица ниже комментарием не требует.
Рассчитайте стоимость системы 3D
Стоимость системы фиксированная и рассчитана на любую модель автогрейдера, с учетом гидравлики, специальных антенных кабелей. Доставка, страхование груза, монтаж и ввод в эксплуатацию уже включен в цену. Оборудование на складе.
